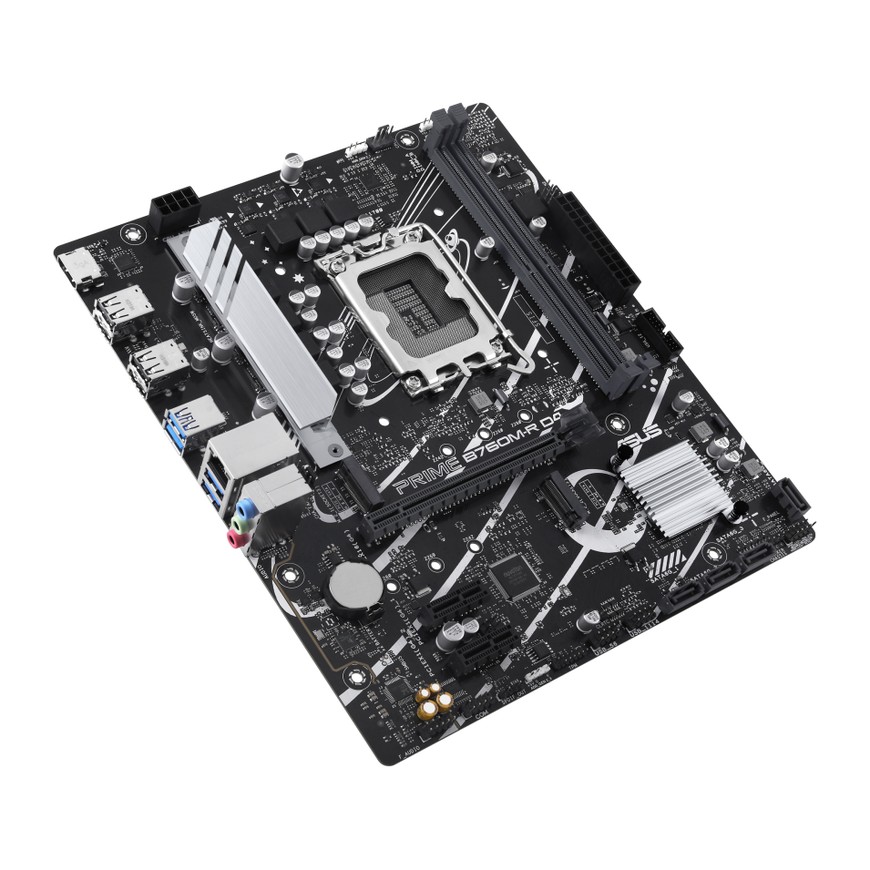

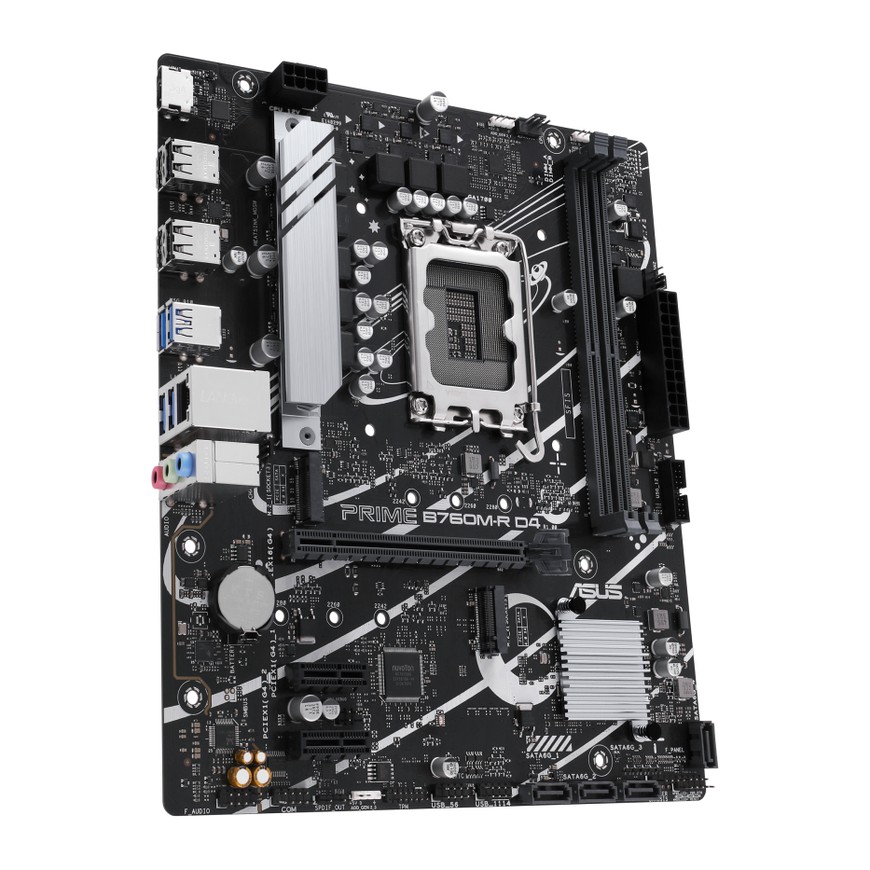

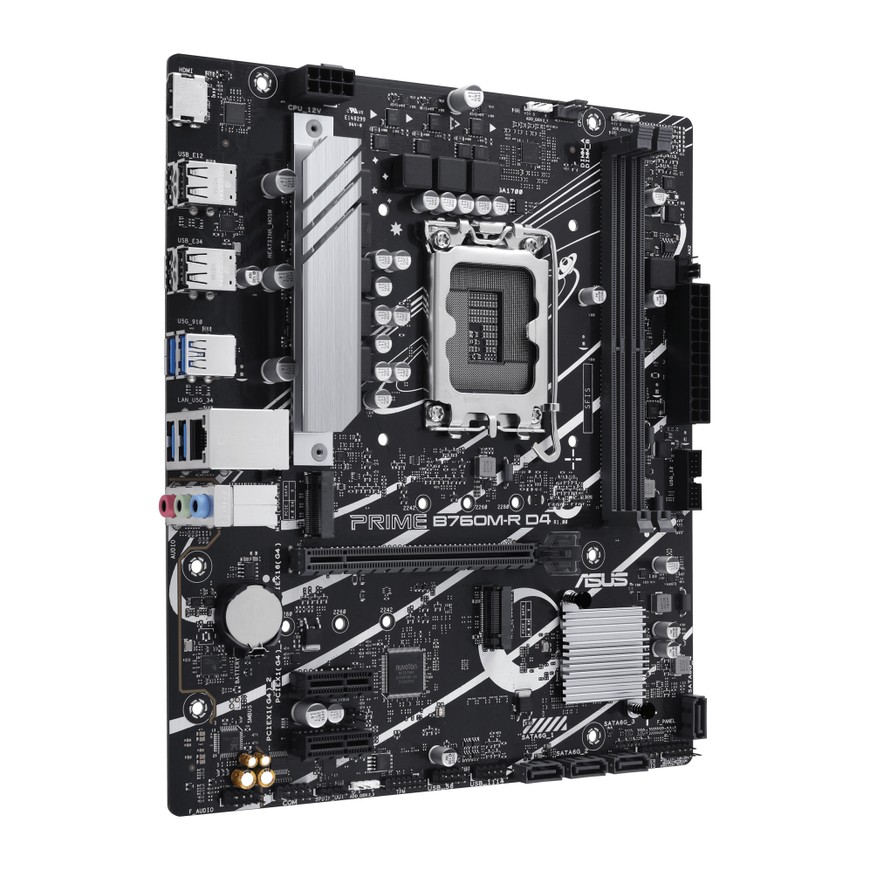

Материнская плата ASUS Prime B760M-R D4 — модель формата mATX на чипсете Intel B760 с сокетом LGA1700 и двумя слотами памяти DDR4. Она рассчитана на процессоры Intel Core 12-го, 13-го и 14-го поколений, а также Pentium Gold и Celeron. На плате два слота M.2 с PCIe 4.0, четыре порта SATA III и сетевой разъём 2,5 Гбит/с. Подойдёт, если Вы уже располагаете памятью DDR4 и собираете или обновляете ПК на LGA1700.
Процессоры и память
Сокет LGA1700 принимает процессоры Intel Core 14-го, 13-го и 12-го поколений, а также Pentium Gold и Celeron. Точный перечень поддерживаемых моделей ASUS публикует на сайте производителя, и перед выбором процессора его стоит сверить. Два слота DIMM рассчитаны на память DDR4 суммарным объёмом до 64Gb в двухканальном режиме, поддерживаются профили XMP. Модули DDR5 в эти слоты не подойдут.
Накопители, видео и сеть
Оба слота M.2 (Key M, форматы 2242, 2260 и 2280) работают в режиме PCIe 4.0 x4; ASUS указывает теоретическую пропускную способность до 64 Гбит/с. Для остальных накопителей есть четыре порта SATA III с поддержкой RAID 0, 1, 5 и 10, в комплекте — два кабеля SATA. Для видеокарты предусмотрен слот PCIe 4.0 x16, ещё два слота PCIe 4.0 x1 остаются под платы расширения. Видеовыход HDMI поддерживает до 4K при 60 Гц, а возможности встроенной графики зависят от установленного процессора.

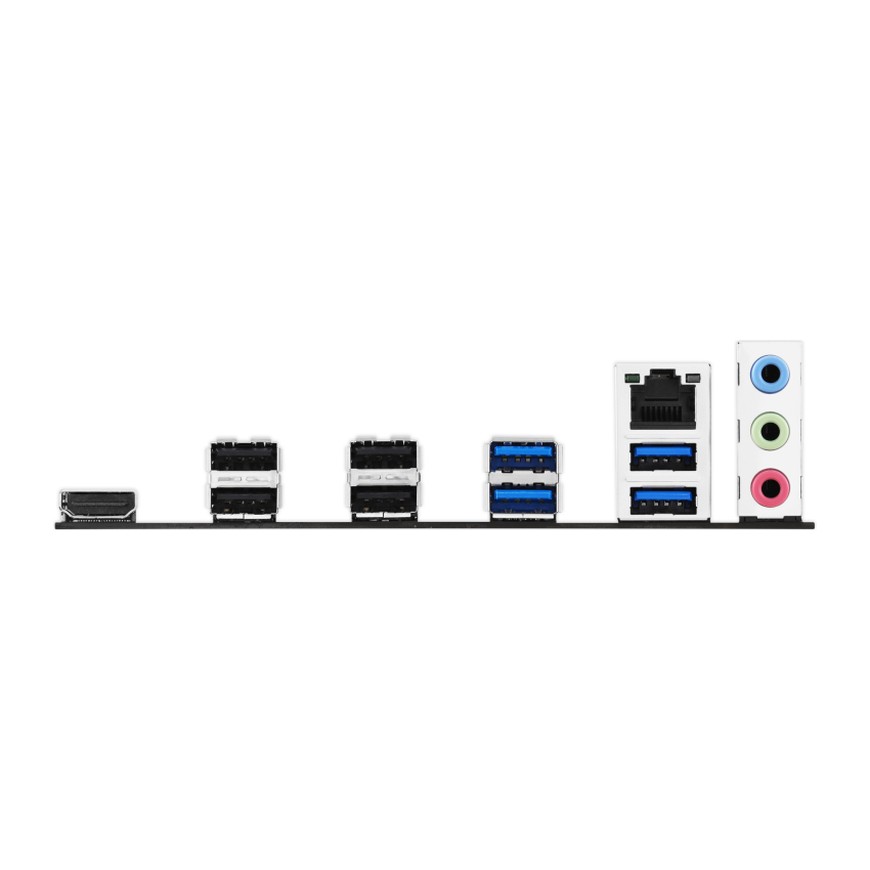

Сеть здесь проводная: Ethernet Realtek 2,5 Гбит/с с защитой LANGuard. На задней панели четыре порта USB 5 Гбит/с (USB 3.2) и четыре USB 2.0, а также три аудиоразъёма; на плате есть колодки для двух фронтальных портов USB 5 Гбит/с и четырёх USB 2.0. Встроенный Wi-Fi производитель не заявляет.
Охлаждение и подсветка
Силовая часть и чипсет закрыты радиаторами. Для вентиляторов предусмотрены разъём процессорного кулера и два разъёма корпусных вентиляторов; обороты настраиваются в программе Fan Xpert 2+ или в UEFI BIOS. Три адресных разъёма Addressable Gen 2 позволяют подключать RGB-ленты с поддержкой Aura Sync. В UEFI есть упрощённый режим EZ Mode — он пригодится при первой сборке.
Чем отличаются версии
В каталоге Prime B760M-R D4 представлена в одной конфигурации: вариантов по памяти, ревизиям или комплектации нет. Поэтому выбор сводится к совместимости платы с Вашим процессором и модулями DDR4.
Цвет — Black (чёрный). ASUS предупреждает, что цвет печатной платы и версии программ в комплекте могут меняться без уведомления.
В комплекте по данным производителя:
- два кабеля SATA;
- заглушка для задней панели;
- два крепления для накопителей M.2;
- краткое руководство.
Частые вопросы
Подойдёт ли ASUS Prime B760M-R D4 для памяти DDR5?
Нет. На плате два слота под DDR4, модули DDR5 в них не устанавливаются.
Какие процессоры поддерживает плата?
Intel Core 12-го, 13-го и 14-го поколений, а также Pentium Gold и Celeron в исполнении LGA1700. Конкретную модель процессора лучше сверить со списком совместимости на сайте ASUS.
Сколько накопителей можно подключить?
Два SSD в слоты M.2 с PCIe 4.0 x4 и ещё четыре устройства через порты SATA III.
Есть ли на плате Wi-Fi?
Встроенный Wi-Fi производитель не заявляет. Для сети предусмотрен проводной разъём Ethernet 2,5 Гбит/с.
