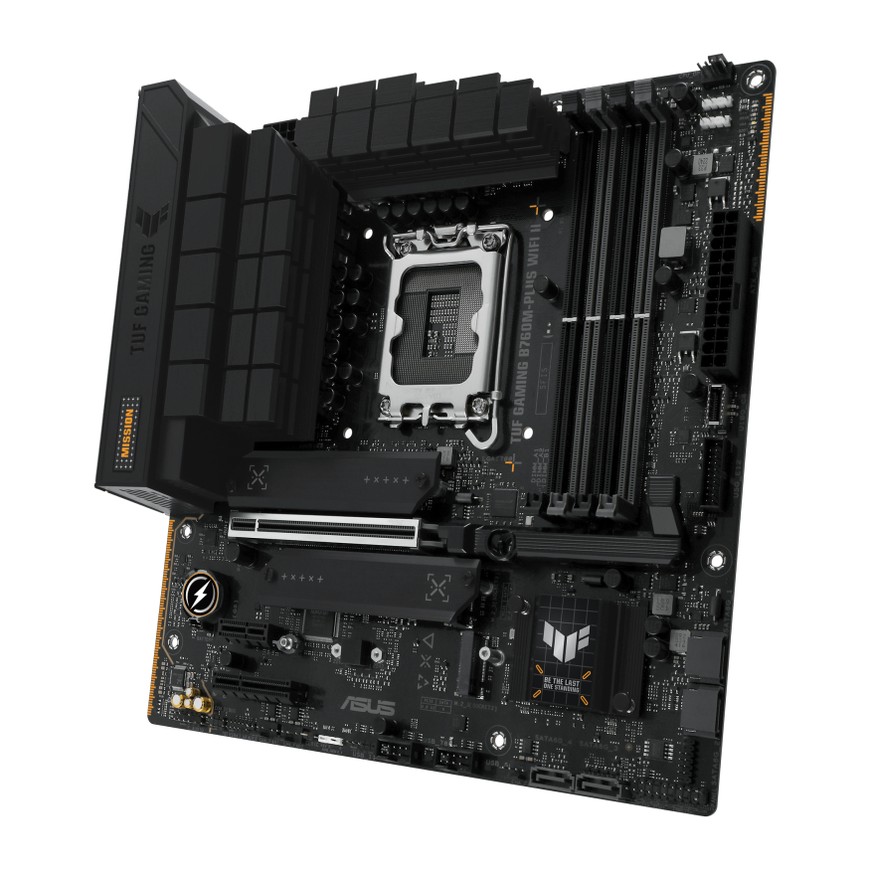

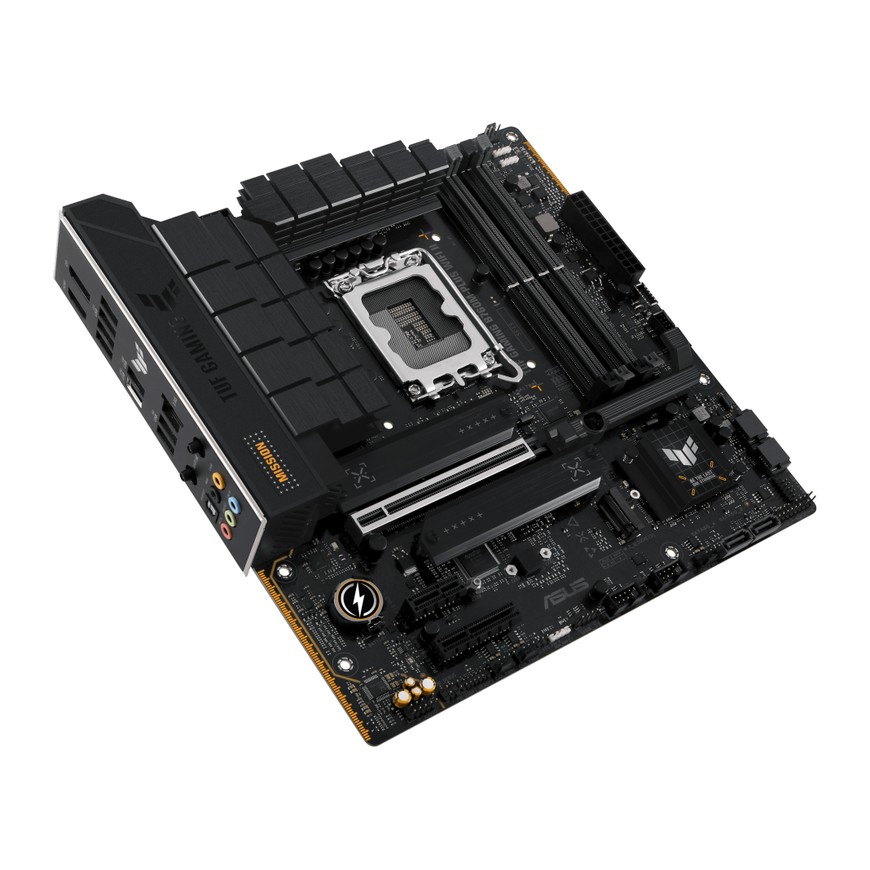

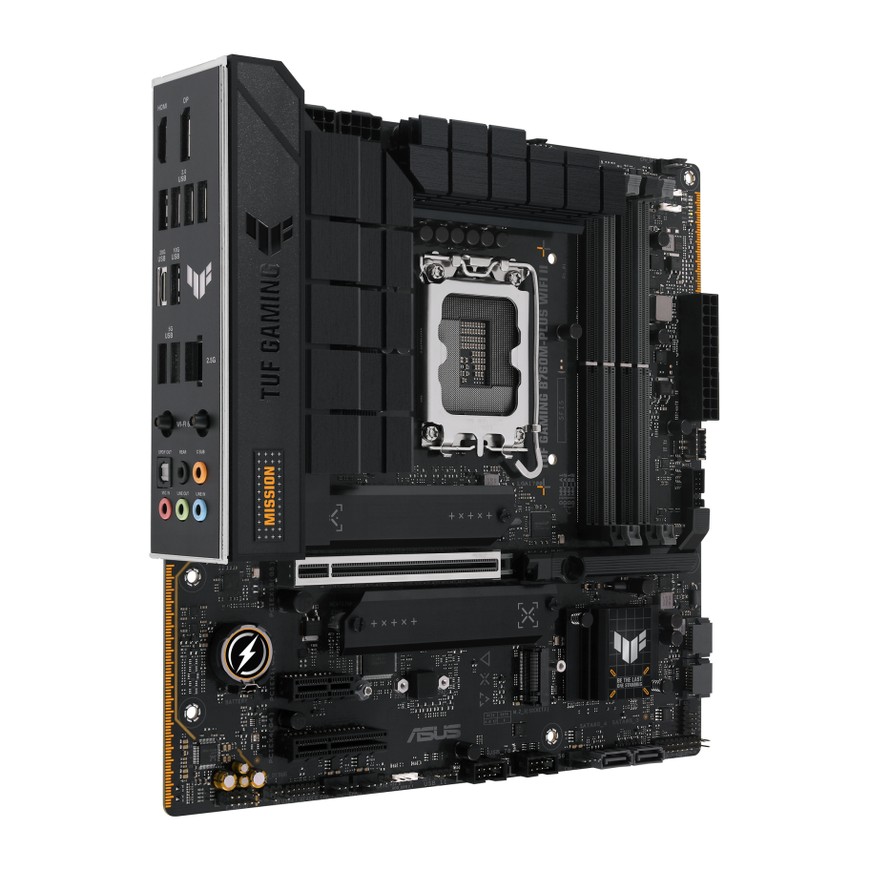

Материнская плата ASUS TUF Gaming B760M-Plus WiFi II построена на чипсете Intel B760 с сокетом LGA1700 и рассчитана на процессоры Intel Core 13-го и 14-го поколений. Формат mATX, четыре слота DDR5, три разъёма M.2, Wi-Fi 6E и Ethernet 2,5 Гбит/с — подходит для компактной игровой сборки.
Питание и охлаждение
По данным ASUS, силовая часть собрана по схеме 12+1+1: двенадцать каскадов по 50 А для ядер процессора, один на 60 А для графики и один вспомогательный. Радиаторы увеличенной площади закрывают VRM и дроссели, а шестислойная печатная плата помогает отводить тепло. Питание процессора подводится через два разъёма 8 pin. Для вентиляторов и помпы СЖО есть отдельные разъёмы: CPU, CPU OPT, AIO Pump и три корпусных.
Память и накопители
Четыре слота DDR5 рассчитаны на память объёмом до 192Gb, архитектура двухканальная. ASUS заявляет режимы от DDR5-4800 до 7800+, причём частоты выше 5600 достигаются в разгоне. Для SSD предусмотрены три слота M.2 (2242, 2260, 2280): два работают по PCIe 4.0 x4, третий — по PCIe 4.0 x2. Два слота закрыты радиаторами, а защёлка M.2 Q-Latch избавляет от винта при установке. Есть четыре порта SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10. Основной слот для видеокарты — PCIe 5.0 x16 с металлическим усилением SafeSlot Core+ и рычагом PCIe Q-Release.
Сеть, порты и подсветка

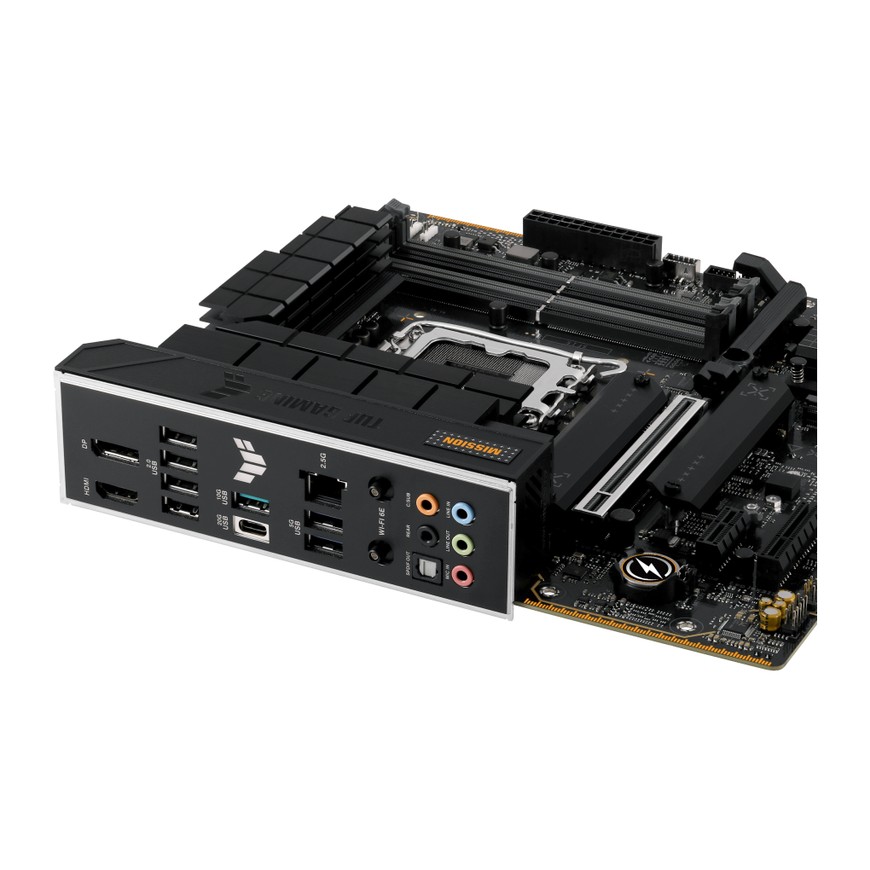

Проводная сеть — Realtek 2,5 Гбит/с с защитой TUF LANGuard, беспроводная — Wi-Fi 6E (2x2). Антенна Q-Antenna крепится защёлкой, без вкручивания. На задней панели: USB Type-C на 20 Гбит/с, USB Type-A на 10 Гбит/с, два USB на 5 Гбит/с и четыре USB 2.0, а также HDMI и DisplayPort с выводом до 4K при 60 Гц (зависит от процессора). Спереди доступен разъём USB 10 Гбит/с с поддержкой Type-C. Кроме того, есть оптический S/PDIF, 7.1-канальный кодек Realtek и три адресных разъёма Gen 2 для подсветки.
Чем отличаются версии
Для ASUS TUF Gaming B760M-Plus WiFi II в каталоге указана одна версия — цвет Black (чёрный). Вариантов по памяти, ревизиям или модулям связи нет, так что выбирать между конфигурациями не нужно: Wi-Fi-модуль на плате уже есть. По данным ASUS, в набор входят антенна Q-Antenna, два кабеля SATA 6 Гбит/с, винты и резиновые крепления для M.2.
ASUS оговаривает, что цвет печатной платы и версии прилагаемого ПО могут меняться без уведомления, поэтому внешний вид платы может немного отличаться от фотографий.
Частые вопросы
Какие процессоры подходят к ASUS TUF Gaming B760M-Plus WiFi II?
Сокет LGA1700: ASUS указывает Intel Core 13-го и 14-го поколений, а в технических характеристиках также упомянуты Core 12-го поколения, Pentium Gold и Celeron. Конкретную модель процессора лучше проверить в списке поддержки на сайте ASUS.
Подойдёт ли память DDR4?
Нет, на плате четыре слота только под DDR5.
Работает ли Wi-Fi в диапазоне 6 ГГц?
Плата оснащена Wi-Fi 6E с диапазонами 2,4, 5 и 6 ГГц, но ASUS отмечает, что использование 6 ГГц зависит от региональных ограничений.
Сколько накопителей можно подключить?
Три SSD в слоты M.2 и четыре устройства к портам SATA 6 Гбит/с.
