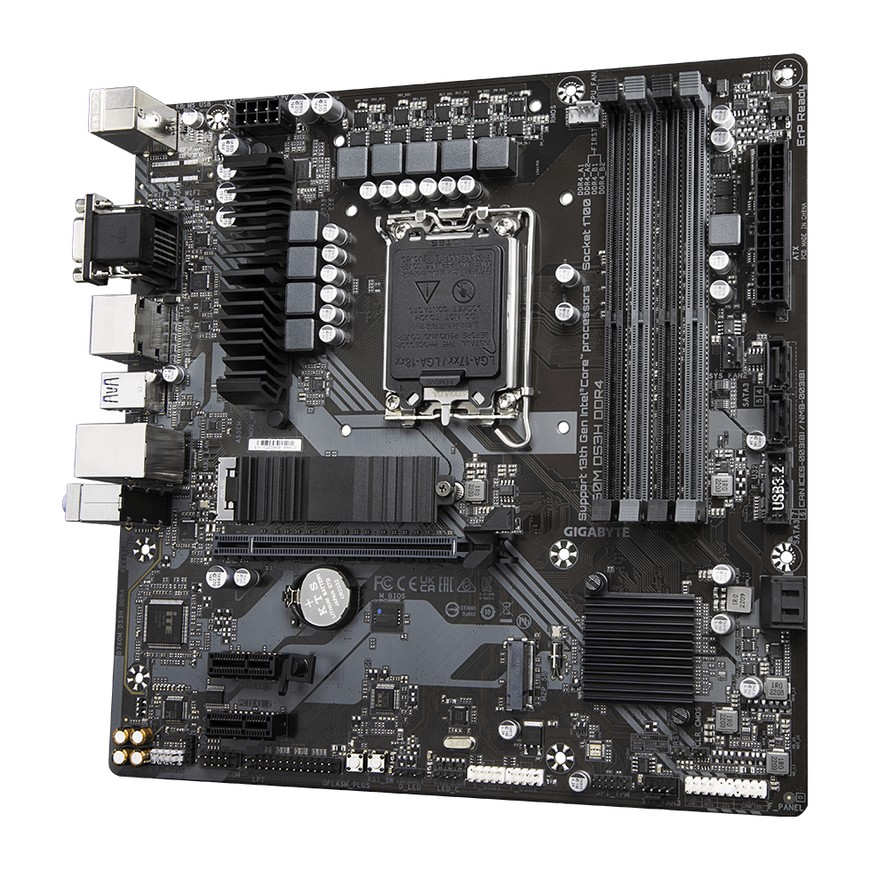

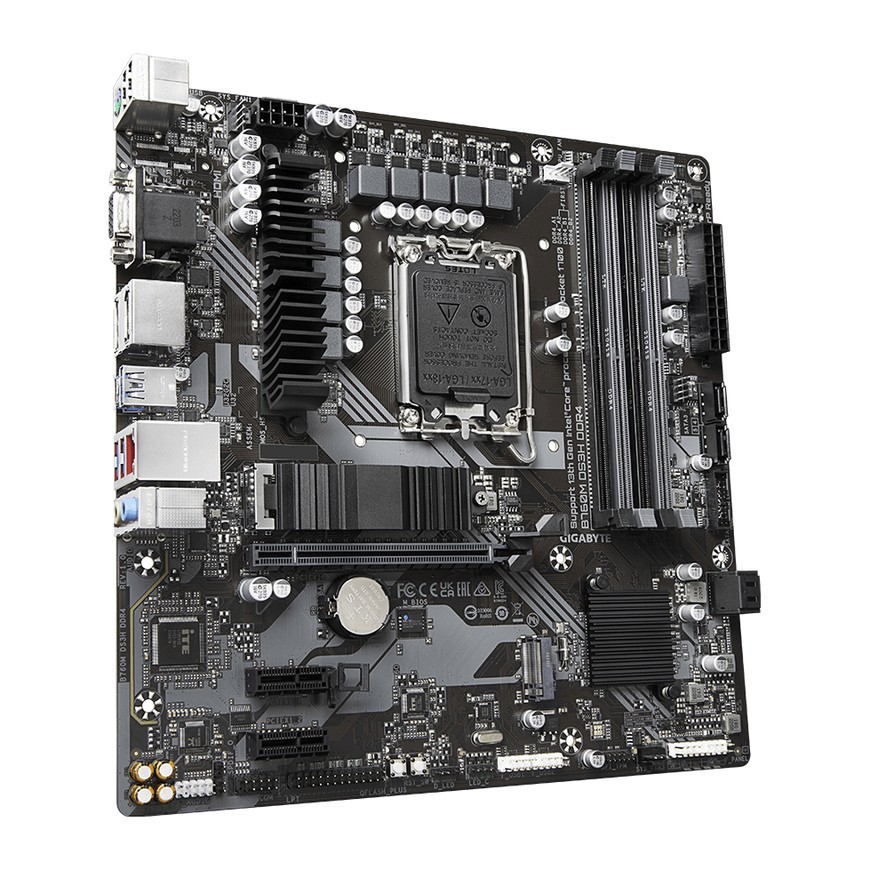

Материнская плата Gigabyte B760M DS3H DDR4 — компактная плата формата mATX на чипсете Intel B760 с сокетом LGA1700 и четырьмя слотами DDR4. Она подойдёт для сборки домашнего или рабочего ПК на процессорах Intel Core 12, 13 и 14 поколений, если Вы хотите использовать память DDR4.
Процессоры и память
Сокет LGA1700 рассчитан на процессоры Intel Core 14, 13 и 12 поколений, а также Pentium Gold и Celeron. Конкретную модель процессора стоит сверить со списком совместимости на сайте Gigabyte.
Четыре слота DDR4 работают в двухканальном режиме и вмещают до 128Gb памяти, по 32Gb на модуль. Штатно поддерживаются частоты от 2133 до 3200 МТ/с; более высокие частоты (до 5333 МТ/с) доступны в режиме разгона. Плата поддерживает память с профилями XMP, но работа конкретного профиля зависит от выбранных модулей. За питание процессора отвечает гибридная цифровая схема VRM 6+2+1 фаз с разъёмом 8 pin.
Накопители и расширение
На плате два разъёма M.2 под SSD формата 2280 с интерфейсом PCIe 4.0 x4/x2: один подключён к процессору, второй к чипсету. Для M.2 SSD предусмотрена термозащита M.2 Thermal Guard. Для остальных накопителей есть четыре порта SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10.
Видеокарта устанавливается в слот PCIe 4.0 x16 с фиксатором EZ-Latch, который облегчает извлечение карты. Дополнительно есть два слота PCIe x1.
Подключение и обновление BIOS

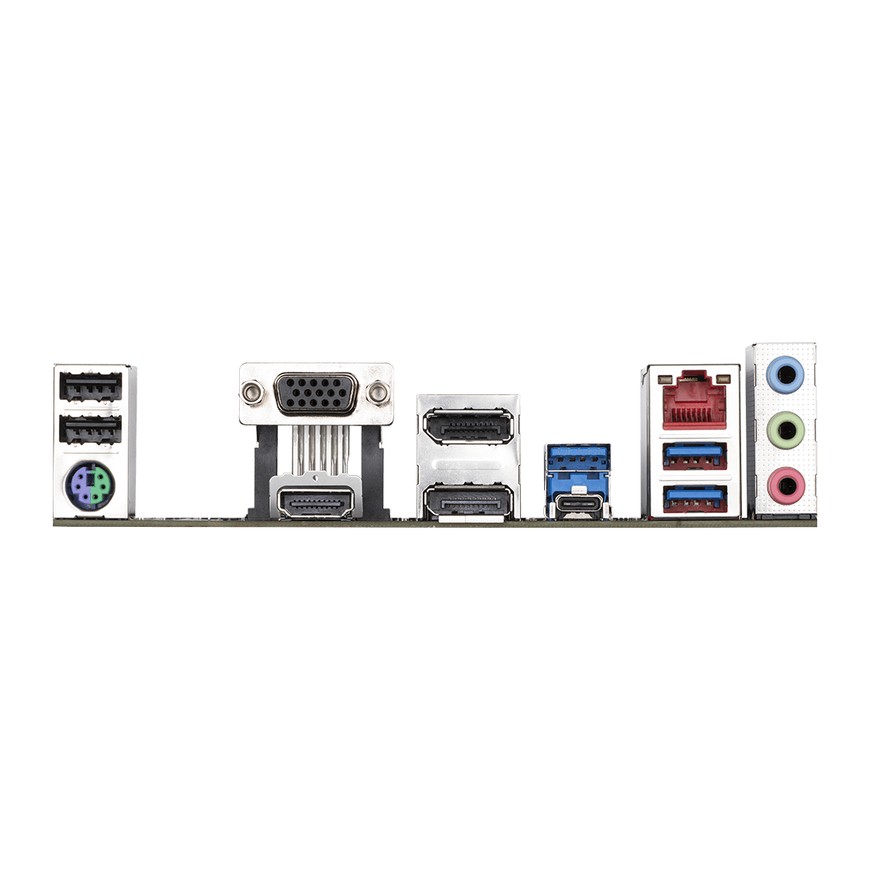

Проводная сеть работает на скорости до 2,5 Гбит/с. На задней панели Вы найдёте USB Type-C на 10 Гбит/с (USB 3.2 Gen 2), три порта USB 3.2 Gen 1, два USB 2.0, разъём PS/2, а также видеовыходы D-Sub, HDMI и DisplayPort для работы со встроенной графикой процессора. Доступность выходов зависит от модели процессора.
Кнопка Q-Flash Plus позволяет обновить BIOS с USB-накопителя, даже если процессор, память и видеокарта ещё не установлены.
Чем отличаются версии
Плата Gigabyte B760M DS3H DDR4 представлена в одном исполнении: цвет Black (чёрный). Других вариантов по памяти, сокету или комплектации нет, поэтому выбирать между версиями не нужно. Важно одно: в названии указано DDR4, то есть плата рассчитана на модули DDR4, а модули DDR5 для неё не предназначены.
Частые вопросы
Подойдёт ли к плате память DDR5?
Нет. На плате установлены четыре слота DDR4, поэтому нужны модули DDR4.
Сколько SSD M.2 можно установить?
Два: на плате два разъёма M.2 для накопителей формата 2280 с интерфейсом PCIe 4.0 x4/x2.
Можно ли подключить монитор без видеокарты?
Да, если установлен процессор со встроенной графикой: видеовыходы D-Sub, HDMI и DisplayPort работают именно с ней. Какие выходы доступны, зависит от модели процессора.
Какой у платы размер?
Формат Micro ATX, размеры 24,4 × 24,4 см.
