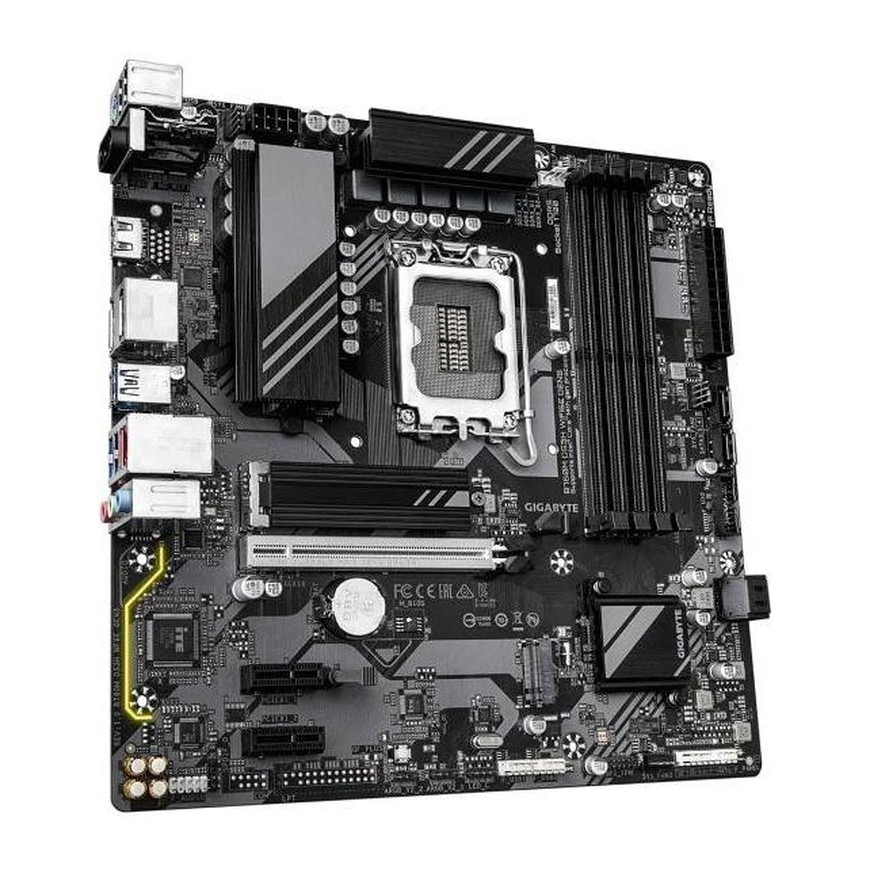

Материнская плата Gigabyte B760M DS3H WIFI6E GEN5 в формате mATX построена на чипсете Intel B760 с сокетом LGA1700 и подходит для процессоров Intel Core 12, 13 и 14 поколения. На плате четыре слота DDR5, два разъёма M.2 PCIe 4.0, слот PCIe 5.0 x16, Wi-Fi 6E и сетевой порт 2,5 Гбит/с.
Процессоры и память
Сокет LGA1700 принимает процессоры Intel Core 14, 13 и 12 поколения, а также Pentium Gold и Celeron. Четыре слота рассчитаны на модули DDR5 в двухканальном режиме: до 256Gb памяти (до 64Gb на один модуль), профили XMP поддерживаются. По данным Gigabyte, с Core i9 и i7 13 и 14 поколения память работает на частотах до 7600 МТ/с (при разгоне), а с Core i5, i3 13 поколения и процессорами 12 поколения — на 4800 и 4400 МТ/с. Если Вы ищете материнскую плату LGA1700 под DDR5, эта модель подойдёт.
Накопители и слот для видеокарты
Два разъёма M.2 рассчитаны на SSD формата 2280 с интерфейсом PCIe 4.0 x4/x2. Для остальных накопителей есть четыре порта SATA III (6 Гбит/с) с поддержкой RAID 0, 1, 5 и 10. Единственный слот PCIe x16 работает по стандарту PCIe 5.0, усилен металлической оболочкой PCIe UD для габаритных видеокарт и оснащён фиксатором PCIe EZ-Latch, который упрощает извлечение карты. Кроме него, на плате два слота PCIe 3.0 x1.
Сеть, Wi-Fi и порты

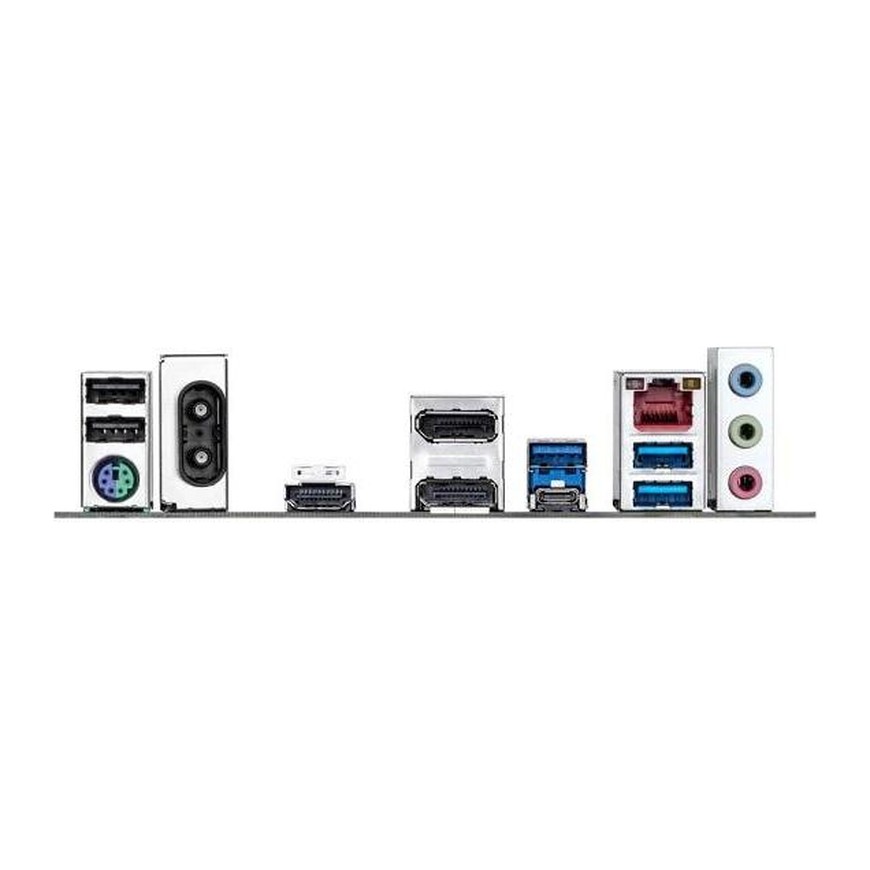

Модуль Intel Wi-Fi 6E AX210 работает в диапазонах 2,4, 5 и 6 ГГц и дополнен Bluetooth 5.3; провода обеих антенн собраны в одном адаптере и подключаются через разъём WIFI EZ-Plug. Проводная сеть — Realtek 2,5 GbE. На задней панели: USB Type-C 3.2 Gen 2 (10 Гбит/с), три USB 3.2 Gen 1, два USB 2.0, HDMI и DisplayPort. Видеовыходы работают через встроенную графику процессора, поддерживается до трёх дисплеев одновременно, но итоговая поддержка зависит от процессора.
Питание, охлаждение и обновление BIOS
Схема питания гибридная, 6+2+1 фаза, силовые элементы закрывают радиаторы VRM Thermal Armor, а SSD — теплоотводы M.2 Thermal Guard. Функция Smart Fan 6 управляет вентиляторами по настраиваемой кривой, а кнопка Q-Flash Plus позволяет обновить BIOS без установленных процессора, памяти и видеокарты. Для подсветки предусмотрены два разъёма адресуемых ARGB-лент и один RGB.
Чем отличаются версии
В каталоге эта материнская плата представлена в одном исполнении, отличается только цвет: Black (чёрный). Версий по памяти или комплектации нет. При подборе комплекта учтите: слот для видеокарты работает по PCIe 5.0, а модули памяти нужны именно DDR5. Материнская плата B760M DS3H WIFI6E GEN5 подойдёт тем, кто собирает компактный ПК формата mATX (24,4 × 24,4 см) и хочет сразу получить Wi-Fi 6E, Bluetooth и сеть 2,5 Гбит/с без отдельных адаптеров.
Частые вопросы
Какие процессоры подходят к этой плате?
Плата рассчитана на сокет LGA1700: Intel Core 12, 13 и 14 поколения, Pentium Gold и Celeron. Актуальный перечень моделей производитель публикует на своём сайте.
Какая память нужна?
Только DDR5: на плате четыре слота, максимум 256Gb в двухканальном режиме.
Есть ли на плате Wi-Fi и Bluetooth?
Да, есть модуль Intel Wi-Fi 6E AX210 с Bluetooth 5.3, а антенны подключаются через разъём WIFI EZ-Plug.
Можно ли подключить монитор к самой плате?
Да, на панели есть HDMI и DisplayPort. Они работают через встроенную графику процессора, поэтому поддержка выходов зависит от выбранной модели процессора.
