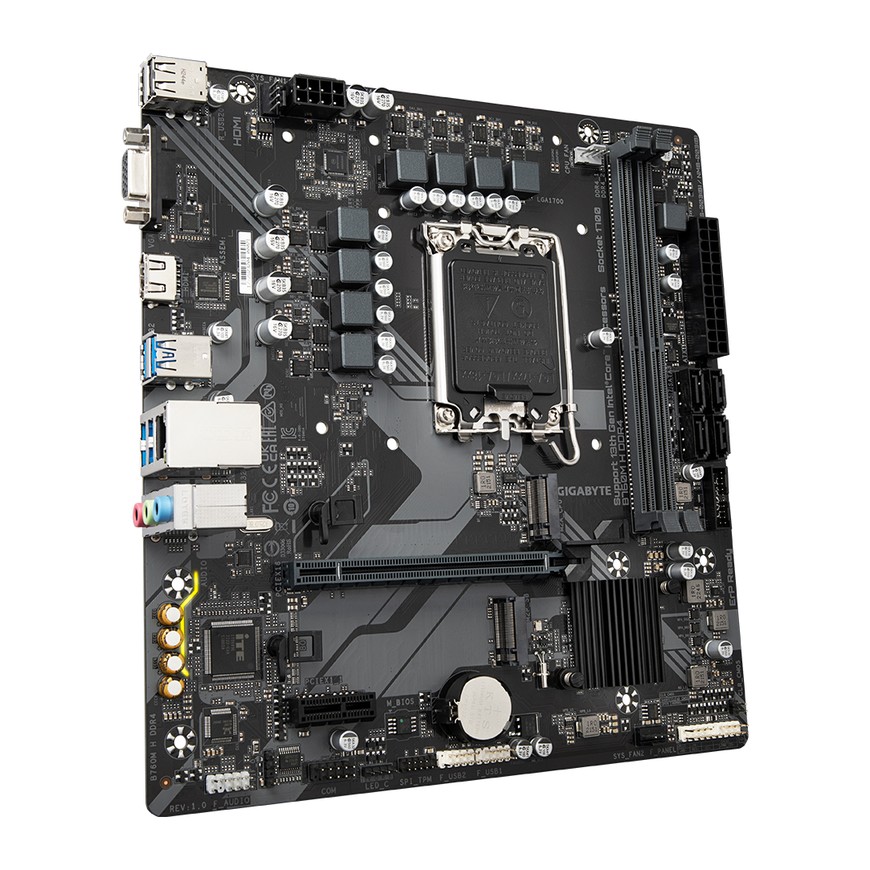

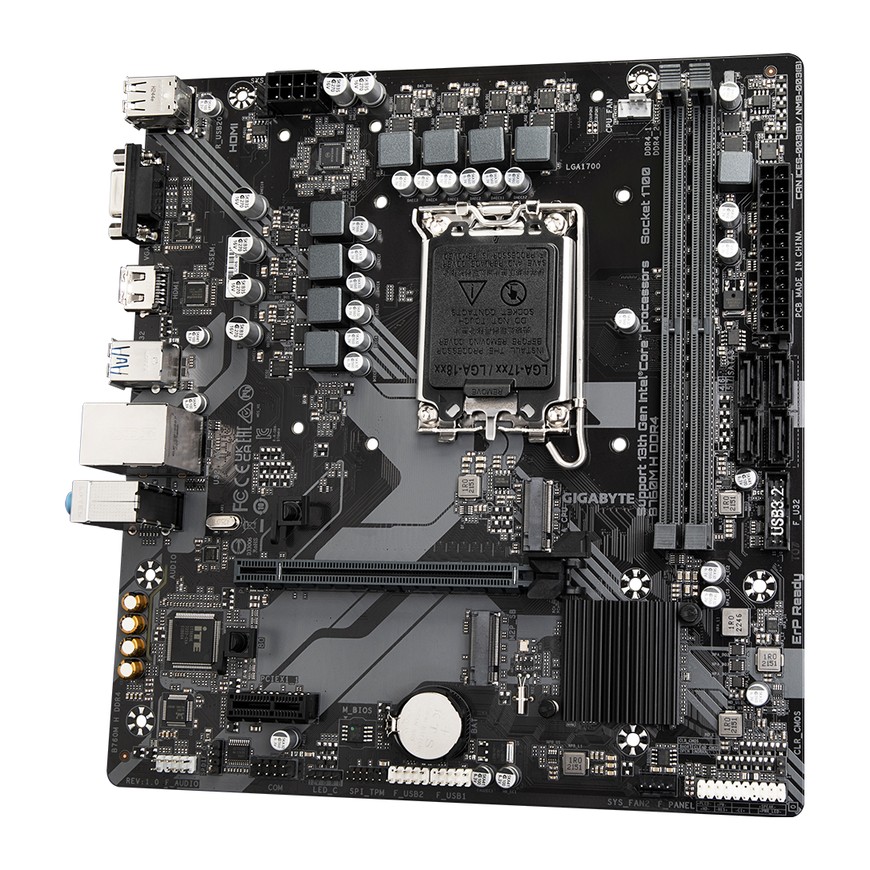

Материнская плата Gigabyte B760M H DDR4 — компактная модель формата mATX на чипсете Intel B760 с сокетом LGA1700. Она работает с памятью DDR4, имеет два разъёма M.2, четыре порта SATA III и два видеовыхода, HDMI и D-Sub, поэтому подходит для сборки небольшого ПК на процессорах Intel Core 12–14 поколений.
Процессоры и память
Сокет LGA1700 рассчитан на процессоры Intel Core 14, 13 и 12 поколений, а также Pentium Gold и Celeron. Конкретный процессор лучше сверить со списком CPU Support List на сайте Gigabyte. Для памяти предусмотрены два слота DDR4: до 64Gb суммарно, до 32Gb на один модуль, двухканальный режим и поддержка профилей XMP. Штатные частоты — от 2133 до 3200 MT/s. Питание процессора обеспечивает цифровая схема VRM на 6+1+1 фаз с 8-контактным разъёмом.
Накопители и слоты
На плате два разъёма M.2 для SSD формата 2280 с интерфейсом PCIe 4.0: один подключён к процессору, второй к чипсету. Дополнительно есть четыре порта SATA III, для них доступны режимы RAID 0, 1, 5 и 10. Видеокарте отведён слот PCIe 4.0 x16 с защёлкой EZ-Latch, которая облегчает извлечение карты. Кроме него, есть один слот PCIe x1 (PCIe 3.0).
Порты и охлаждение

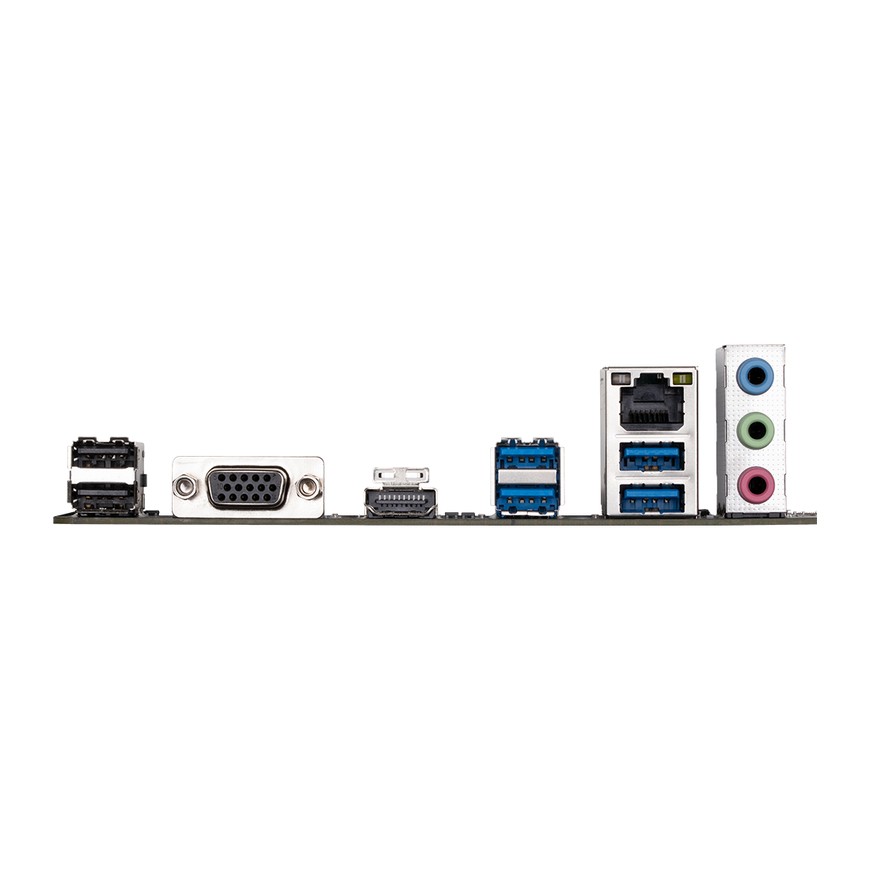

На задней панели расположены четыре порта USB 3.2 Gen 1, два USB 2.0, HDMI, D-Sub, гигабитный сетевой разъём RJ-45 и три аудиоразъёма. Ещё два USB 3.2 Gen 1 выводятся на внутренний разъём. Через HDMI встроенная графика выдаёт картинку до 4096x2160 при 60 Гц, через D-Sub — до 1920x1200 при 60 Гц; возможности видеовыходов зависят от установленного процессора.
Для вентиляторов есть один разъём процессорного кулера и два системных. Кривые оборотов настраиваются в BIOS с помощью Smart Fan 6, а вентилятор можно остановить полностью ниже заданной температуры. Также на плате есть разъём для RGB-ленты. Размеры платы — 23,0 x 21,5 см.
Чем отличаются версии
Gigabyte B760M H DDR4 в каталоге представлена в одном исполнении, версий по памяти или комплектации нет. Цвет — Black (чёрный). Слоты памяти здесь только DDR4, поэтому для сборки понадобятся модули DDR4.
Частые вопросы
Подойдёт ли плата для процессоров Intel Core 14 поколения?
По данным Gigabyte, сокет LGA1700 поддерживает Intel Core 14, 13 и 12 поколений. Конкретную модель процессора стоит проверить по списку совместимости на сайте производителя.
Можно ли подключить монитор без видеокарты?
Да, на плате есть выходы HDMI и D-Sub. Они работают со встроенной графикой процессора, поэтому нужен процессор, в котором она есть.
Сколько накопителей можно установить?
Два SSD M.2 и четыре накопителя через порты SATA III.
Есть ли на плате Wi-Fi?
В характеристиках указан только проводной гигабитный Ethernet, беспроводной модуль не заявлен.
