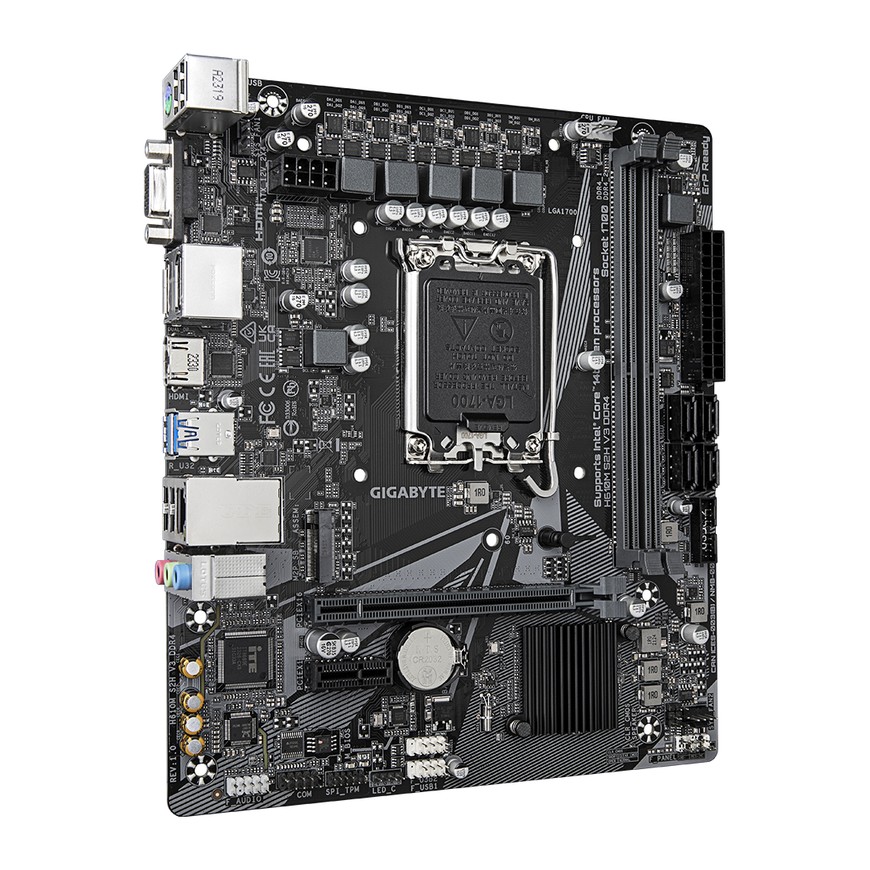

Gigabyte H610M S2H V3 DDR4 — материнская плата формата mATX на чипсете Intel H610 с сокетом LGA1700 для процессоров Intel Core 12, 13 и 14 поколений и памяти DDR4. Для вывода изображения на плате есть HDMI, DisplayPort и D-Sub, для SSD — разъём M.2, для дисков — четыре порта SATA III.
Процессоры и память
Производитель заявляет поддержку процессоров Intel Core 14, 13 и 12 поколений, а также Pentium Gold и Celeron в сокете LGA1700. Конкретную модель процессора стоит сверить со списком совместимости на сайте Gigabyte.
На плате два слота DDR4 с двухканальным режимом. Суммарно можно установить до 64Gb, причём один модуль может быть объёмом до 32Gb. Поддерживаются частоты от 2133 до 3200 МТ/с и профили XMP; итоговые параметры зависят от процессора и модулей. Питание процессора организовано по схеме 4+1+1 фазы с 8-контактным разъёмом.
Накопители и платы расширения
Для быстрого SSD предусмотрен один разъём M.2 под NVMe-накопители PCIe 3.0 x4 формата 2280 и 2260. Ещё к плате можно подключить до четырёх накопителей или приводов через порты SATA III.
Есть слот PCI Express x16 с поддержкой PCIe 4.0 для видеокарты (фактическая поддержка зависит от процессора) и один слот PCIe x1 для дополнительной платы.
Мониторы, сеть и порты

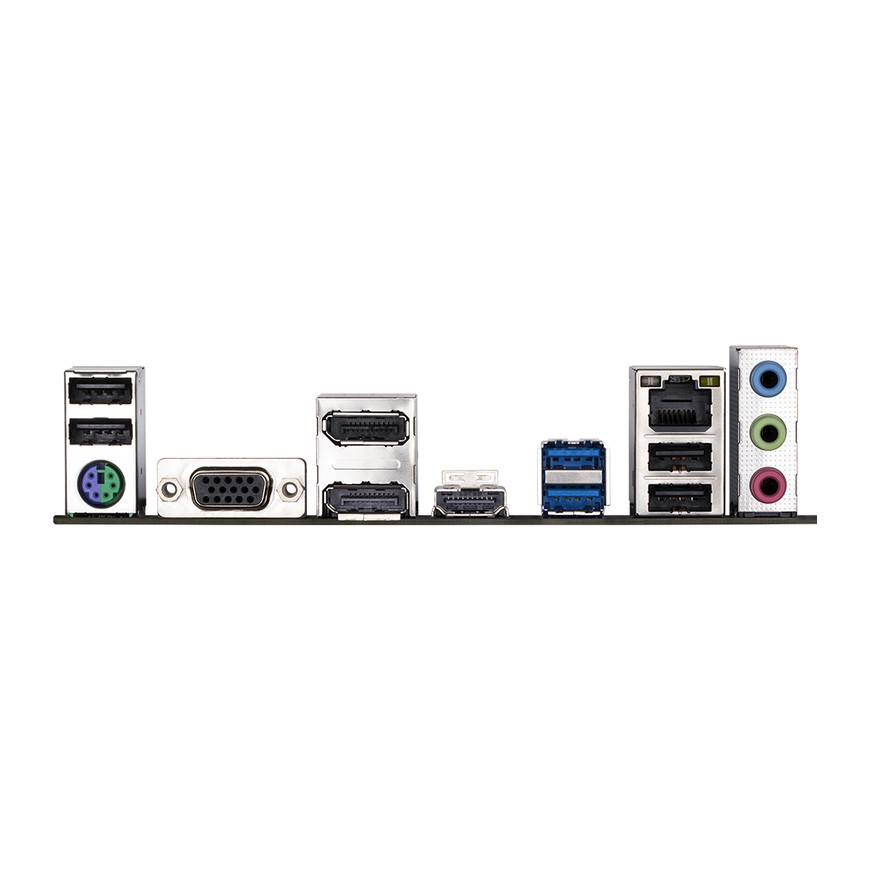

Встроенная графика процессора выводит картинку через HDMI, два DisplayPort и D-Sub, а одновременно можно подключить до трёх мониторов; возможности зависят от установленного процессора. Проводная сеть — гигабитный Ethernet. На задней панели расположены 2 порта USB 3.2 Gen 1, 4 порта USB 2.0, PS/2 для клавиатуры или мыши и три аудиоразъёма. Ещё два порта USB 3.2 Gen 1 доступны через внутренний разъём на плате.
Для охлаждения предусмотрены три разъёма вентиляторов и функция Smart Fan 6: кривую оборотов можно настроить в BIOS, а вентилятор — остановить при низкой температуре.
Чем отличаются версии
В каталоге эта плата представлена в одном исполнении: вариантов по памяти или ревизиям нет. Обозначение DDR4 в названии означает, что плата работает только с памятью DDR4. По данным Gigabyte, это ревизия Rev. 1.0.
Цвет — Black (чёрный), другого цвета в каталоге нет.
Частые вопросы
Какая память подходит к этой плате?
Плата рассчитана на два модуля DDR4 без буфера, до 64Gb суммарно. Модули DDR5 использовать нельзя.
Сколько накопителей можно подключить?
Один NVMe SSD в разъём M.2 и до четырёх устройств через SATA III.
Можно ли подключить три монитора?
Да, по данным производителя, встроенная графика поддерживает до трёх дисплеев одновременно. Возможности зависят от установленного процессора.
Подойдёт ли плата для процессора Intel Core 14 поколения?
Да, Gigabyte заявляет поддержку Intel Core 14, 13 и 12 поколений. Точную модель лучше проверить в списке совместимости производителя.
