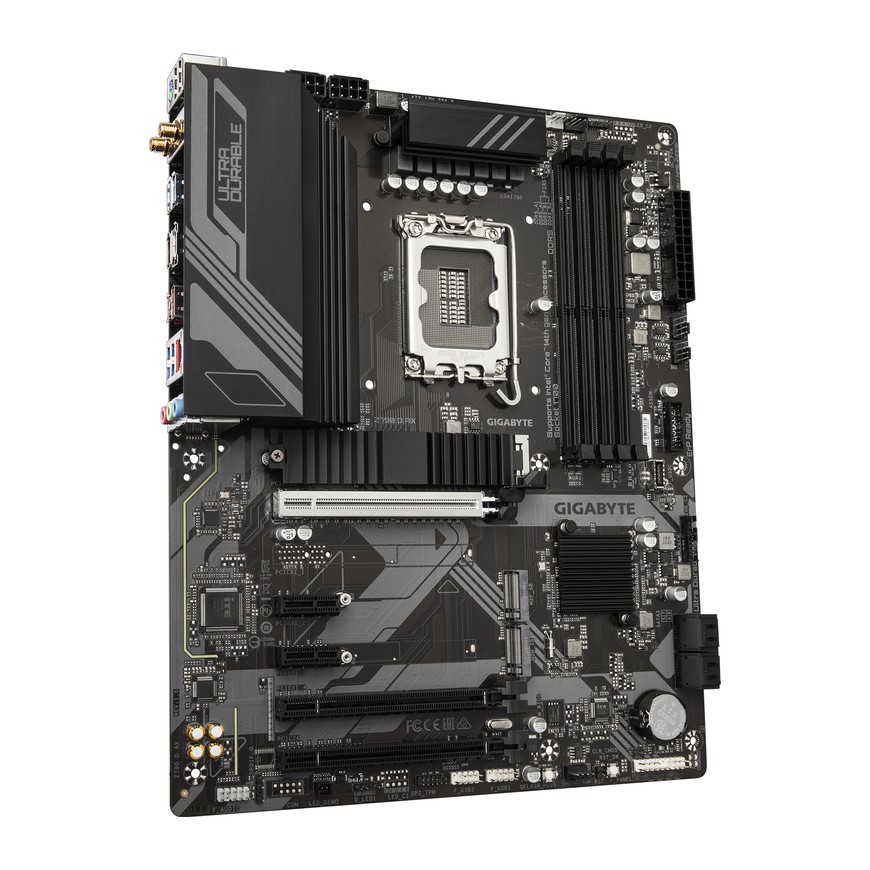

Материнская плата Gigabyte Z790 D AX на чипсете Intel Z790 — ATX-модель под сокет LGA1700 с четырьмя слотами DDR5, тремя разъёмами M.2, Wi-Fi 6E и сетевым портом 2,5 Гбит/с. Она рассчитана на процессоры Intel Core 12, 13 и 14 поколений, а также Pentium Gold и Celeron, и работает с памятью DDR5.
Процессор и память DDR5
Плата работает с процессорами Intel Core 12, 13 и 14 поколений, а также Pentium Gold и Celeron в разъёме LGA1700. Четыре слота DDR5 работают в двухканальном режиме и вмещают до 256Gb памяти (до 64Gb на один модуль), профили XMP поддерживаются. Для Core i9 и i7 13 и 14 поколений производитель заявляет память до DDR5 7600 МТ/с в разгоне, для Core i5 и i3 13 поколения и процессоров 12 поколения — DDR5 4800 и 4400 МТ/с. За питание процессора отвечает цифровая схема 12+1+1 фаз с радиатором на VRM.
Накопители и слоты расширения
Три разъёма M.2 рассчитаны на SSD PCIe 4.0 x4 и оснащены радиаторами Thermal Guard; один из них принимает и SATA-накопители. Ещё есть четыре порта SATA 6 Гбит/с, а для NVMe и SATA-дисков доступны массивы RAID 0, 1, 5 и 10. Слотов формата PCI Express x16 три: основной работает по PCIe 5.0 на полной скорости x16 и предназначен для видеокарты, второй — по PCIe 4.0 на x4, третий — по PCIe 3.0 на x1. Кроме них есть два слота x1.
Сеть, порты и удобство сборки

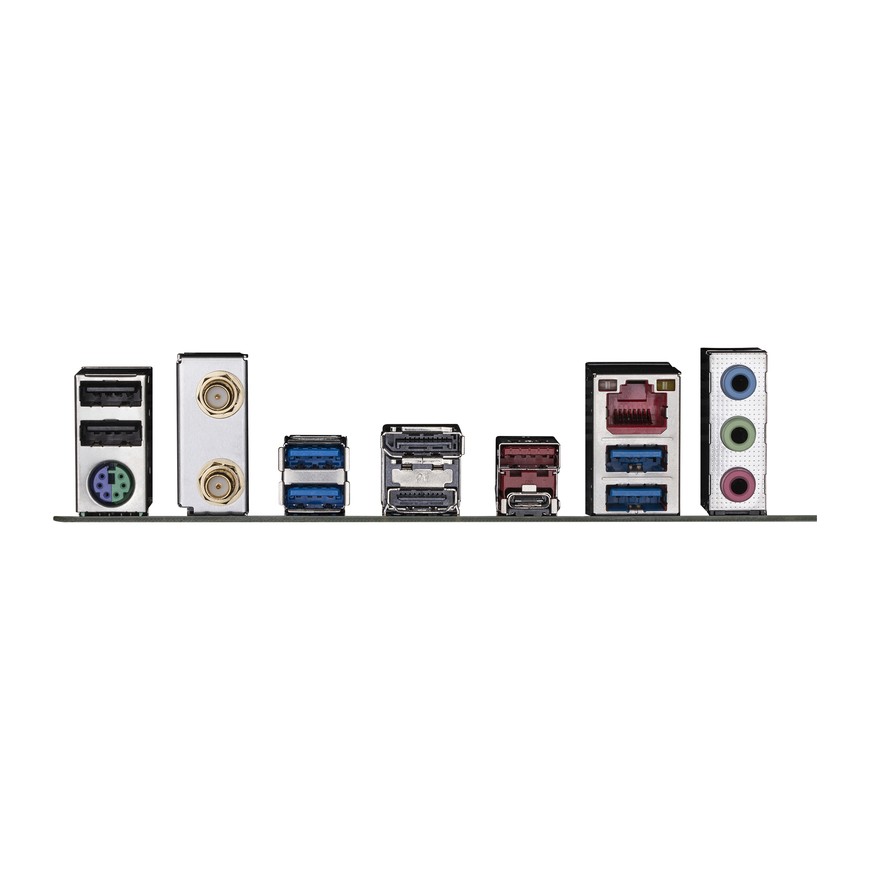

Проводное подключение — Ethernet 2,5 Гбит/с, беспроводное — Wi-Fi 6E (диапазоны 2,4, 5 и 6 ГГц) и Bluetooth 5.3. На задней панели расположены HDMI и DisplayPort для встроенной графики процессора, USB Type-C 3.2 Gen 2, USB Type-A 3.2 Gen 2, четыре USB 3.2 Gen 1, два USB 2.0 и порт PS/2. На плате есть и внутренний разъём для подключения USB Type-C на лицевой панели корпуса. Кнопка Q-Flash Plus позволяет обновить BIOS без установленных процессора, памяти и видеокарты, а Smart Fan 6 помогает настроить кривые вентиляторов по датчикам температуры.
Чем отличаются версии
В каталоге Gigabyte Z790 D AX представлена в одном цвете — Black (чёрный). Если для Вас важна марка Wi-Fi-модуля, учтите: у производителя есть две ревизии платы — 1.0 с модулем Intel Wi-Fi 6E AX211 и 1.1 с Realtek Wi-Fi 6E RTL8852CE. Оба модуля работают в диапазонах 2,4, 5 и 6 ГГц и поддерживают Bluetooth 5.3, а точную ревизию лучше уточнить у консультанта магазина.
Частые вопросы
Какая память нужна для этой платы?
Только DDR5: на плате четыре слота DDR5, модули DDR4 в них не подойдут.
Сколько SSD можно установить?
На плате три разъёма M.2 с PCIe 4.0 x4, один из них поддерживает и SATA-накопители, плюс четыре порта SATA для дисков.
Есть ли на плате Wi-Fi?
Да, установлен модуль Wi-Fi 6E с Bluetooth 5.3 и двумя разъёмами для антенн на задней панели.
Эта материнская плата подходит для процессоров 12 поколения?
Да, плата поддерживает процессоры Intel Core 12, 13 и 14 поколений, но с процессорами 12 поколения память работает на DDR5 4800 и 4400 МТ/с.
