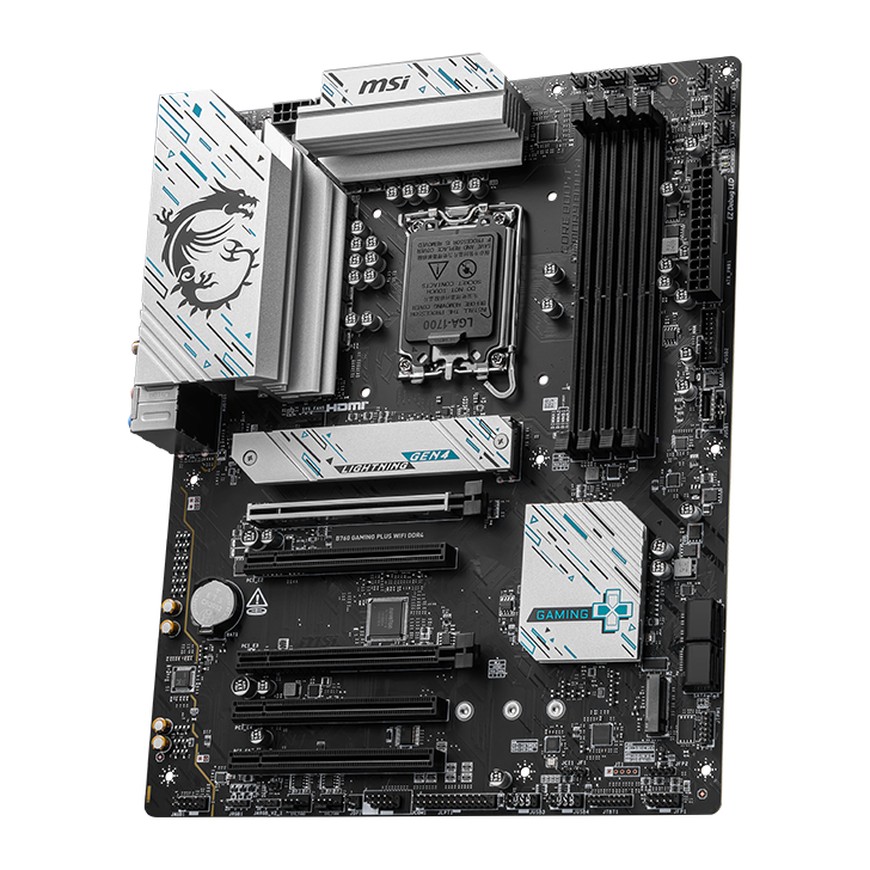

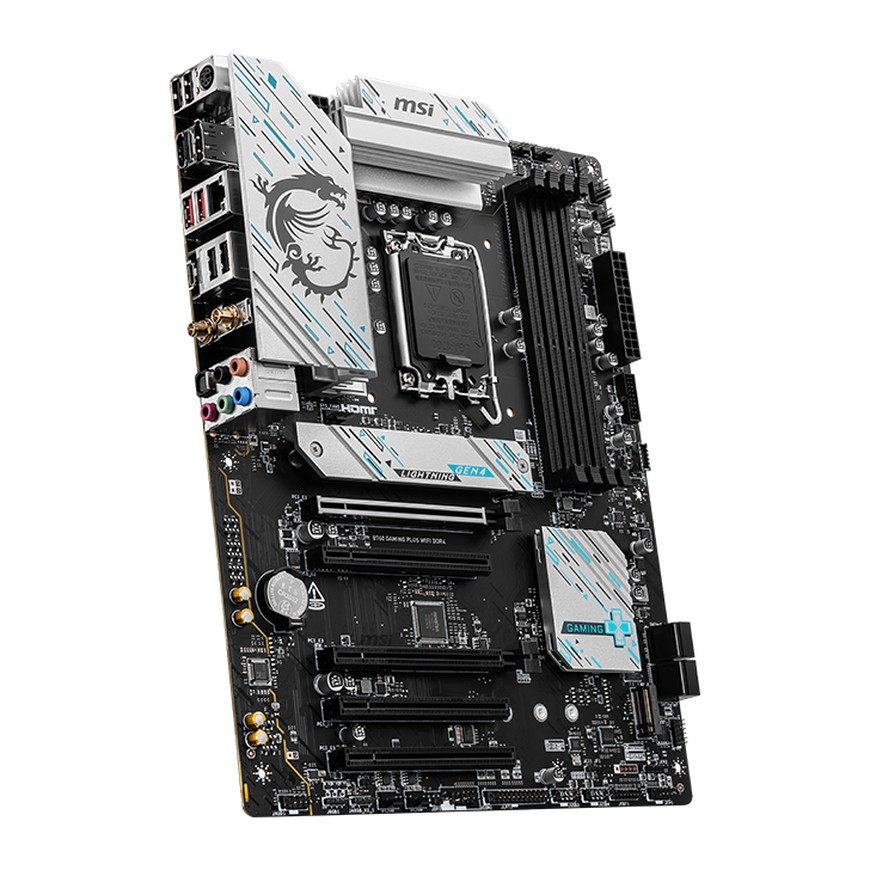

Материнская плата MSI B760 Gaming Plus WiFi DDR4 — ATX-модель на чипсете Intel B760 с сокетом LGA1700 для процессоров Intel Core 12, 13 и 14 поколений. В ней четыре слота DDR4, два разъёма M.2, сетевой контроллер 2,5 Гбит/с и уже установленный модуль Wi-Fi 6E с Bluetooth 5.3.
Процессоры, память и питание
Плата работает с процессорами Intel Core 12, 13 и 14 поколений, а также Pentium Gold и Celeron в исполнении LGA1700. Четыре слота DDR4 вмещают до 128Gb памяти в двухканальном режиме. Штатно поддерживается DDR4-3200 (JEDEC), а с профилем XMP 3.0 и разгоном MSI заявляет частоты до 5333 МГц: это достижимо при одном одноранговом модуле на канал, при всех четырёх занятых слотах предел — 4000–4400 МГц.
Питание процессора построено по схеме 12+1+1 Duet Rail Power System с разъёмами 8 pin и 4 pin. Для отвода тепла предусмотрены радиатор увеличенной площади и термопрокладки 7 Вт/мК на силовых элементах.
Накопители и слоты расширения
Два слота M.2 работают по PCIe 4.0 x4. Первый подключён к процессору и принимает SSD длиной до 22110, второй — от чипсета, до 2280, и поддерживает также режим SATA. Для SSD предусмотрены радиатор M.2 Shield Frozr и защёлка EZ M.2 Clip. Для остального хранилища есть четыре порта SATA 6G и RAID 0, 1, 5 и 10; если во втором слоте M.2 стоит SATA SSD, порт SATA8 отключается.
Слот PCI_E1 — PCIe 4.0 x16, он подключён к процессору. Всего на плате пять слотов формата PCI-E x16: PCI_E3 работает как PCIe 4.0 x4, остальные три — как PCIe 3.0 x1.
Сеть, порты и видеовыходы
В MSI B760 Gaming Plus WiFi DDR4 проводное подключение обеспечивает контроллер Realtek RTL8125BG на 2,5 Гбит/с. Модуль Intel Wi-Fi 6E установлен в слот M.2 Key-E и поддерживает скорость до 2,4 Гбит/с (доступность диапазона 6 ГГц зависит от норм страны), также есть Bluetooth 5.3.

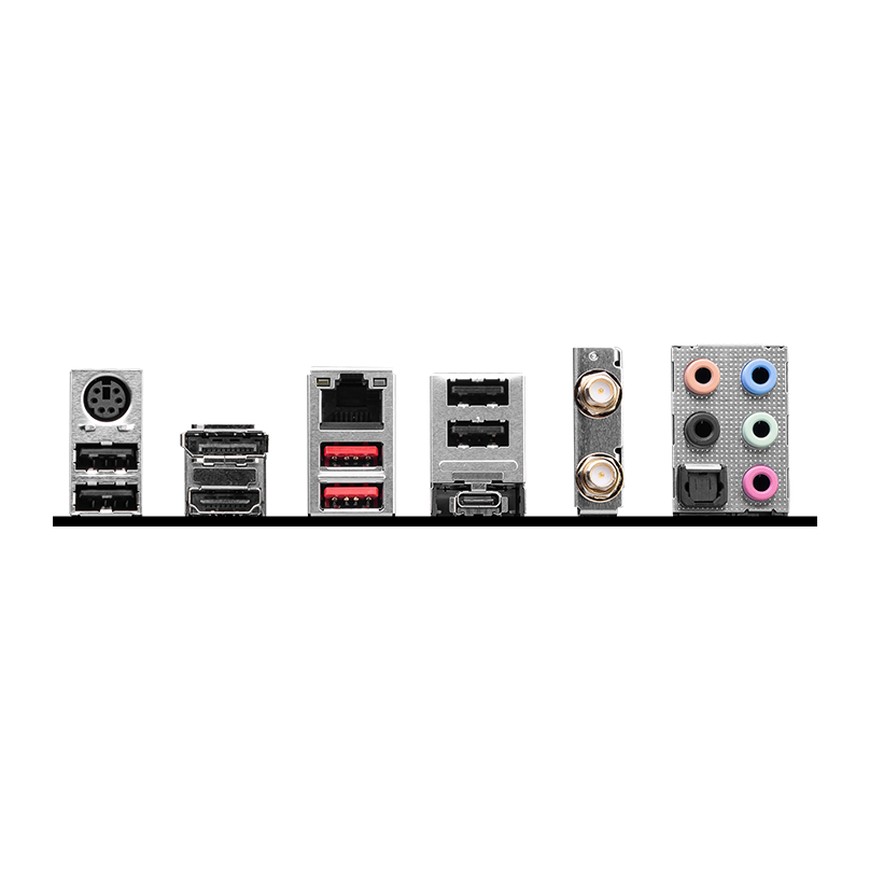

На задней панели — два порта USB 10 Гбит/с Type-A, один USB 10 Гбит/с Type-C, четыре USB 2.0, HDMI 2.1 и DisplayPort 1.4 (до 4K 60 Гц), а также аудиоразъёмы на кодеке Realtek ALC897 (7.1) и выход S/PDIF. Видеовыходы работают только с процессорами, у которых есть встроенная графика. Колодки на плате позволяют вывести на корпус два USB 5 Гбит/с Type-A, один Type-C и четыре USB 2.0.
Чем отличаются версии
В каталоге эта плата представлена в одном варианте — цвет Black (чёрный). Версий по памяти, комплектации или ревизии здесь нет: тип памяти указан в названии — DDR4, а модуль Wi-Fi и Bluetooth уже установлен на плате. Такая материнская плата LGA1700 DDR4 подойдёт тем, кто собирает или обновляет компьютер на процессорах Intel и модулях DDR4.
Частые вопросы
Какие процессоры подходят к этой материнской плате?
Процессоры Intel Core 12, 13 и 14 поколений, а также Pentium Gold и Celeron с сокетом LGA1700.
Можно ли установить память DDR5?
Нет, на плате четыре слота DDR4, поэтому нужны модули DDR4.
Нужен ли отдельный Wi-Fi адаптер?
Нет, модуль Intel Wi-Fi 6E с Bluetooth 5.3 уже установлен на плате.
Будут ли работать HDMI и DisplayPort без видеокарты?
Только с процессорами, у которых есть встроенная графика.
