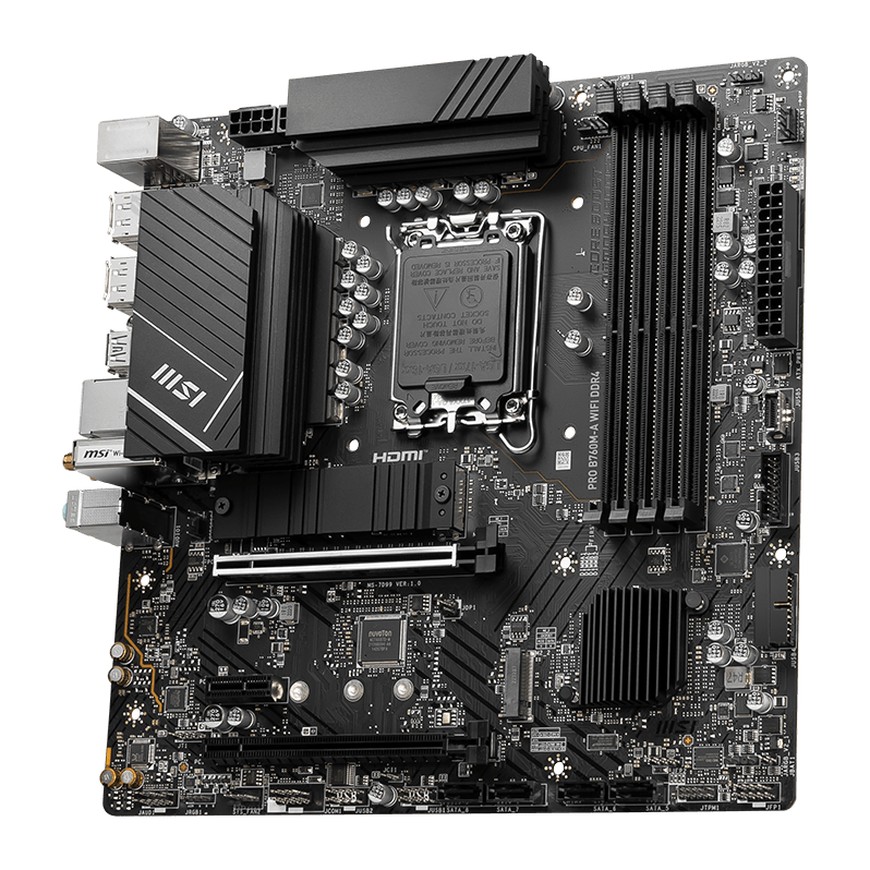

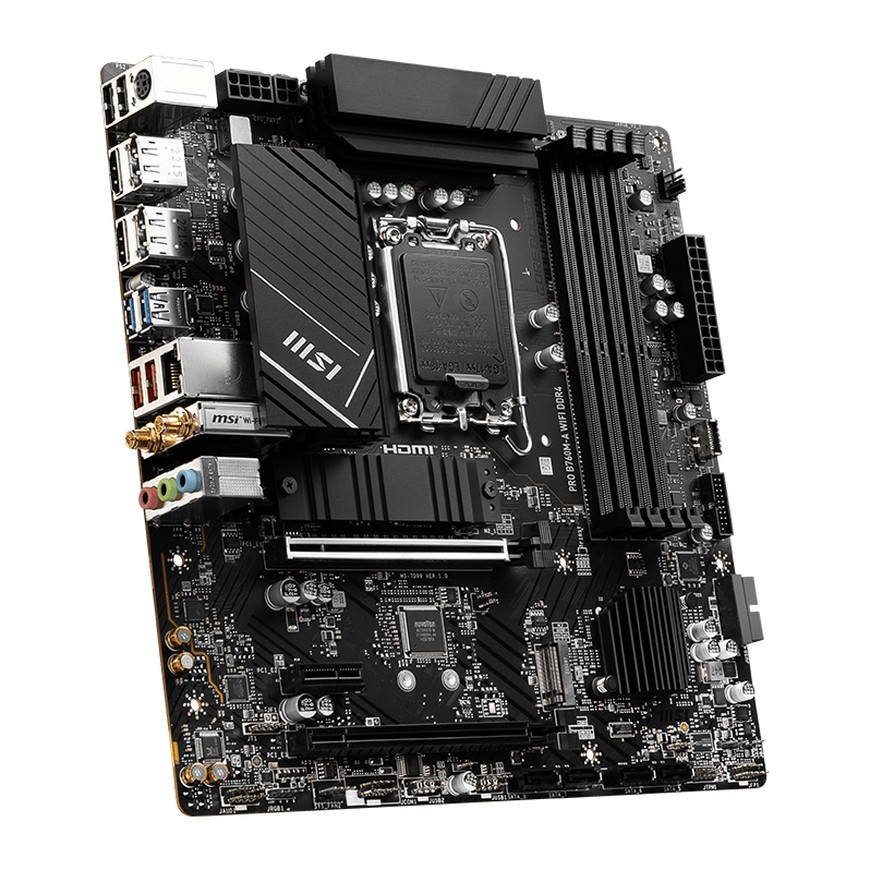

Материнская плата MSI Pro B760M-A WiFi DDR4 выполнена в формате mATX на чипсете Intel B760 и рассчитана на процессоры Intel с сокетом LGA1700. Она работает с памятью DDR4, предлагает два слота M.2, порт Ethernet 2,5 Гбит/с и предустановленный модуль Wi-Fi 6E с Bluetooth 5.3. Среди поддерживаемых процессоров — Intel Core 12-го, 13-го и 14-го поколений.
Процессоры и память
Кроме Intel Core, плата поддерживает процессоры Pentium Gold и Celeron для LGA1700. Четыре слота DDR4 вмещают до 128Gb памяти в двухканальном режиме. Без разгона доступны частоты от 2133 до 3200 МГц. Плата поддерживает профили XMP, а максимальная частота при разгоне, по данным MSI, — 5333 МГц и выше при одном одноранговом модуле на канал.
Накопители и слоты
На плате два слота M.2 для SSD форматов 2242, 2260 и 2280. Первый подключён к процессору и работает по PCIe 4.0 x4, второй работает от чипсета: PCIe 4.0 x4 либо режим SATA. Дополнительно есть четыре порта SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10. Если во второй слот M.2 установить SATA SSD, порт SATA8 станет недоступен.
Первый слот PCI-E x16 работает по PCIe 4.0 на полной скорости x16 от процессора. Второй слот x16 подключён к чипсету и работает на скорости до x4, кроме них есть один слот PCI-E x1.
Сеть и порты
Модуль Intel Wi-Fi 6E уже стоит в слоте M.2 Key-E. Он работает в диапазонах 2,4, 5 и 6 ГГц со скоростью до 2,4 Гбит/с и поддерживает Bluetooth 5.3; доступность диапазона 6 ГГц зависит от правил конкретной страны. Проводное подключение обеспечивает контроллер Realtek RTL8125BG на 2,5 Гбит/с.

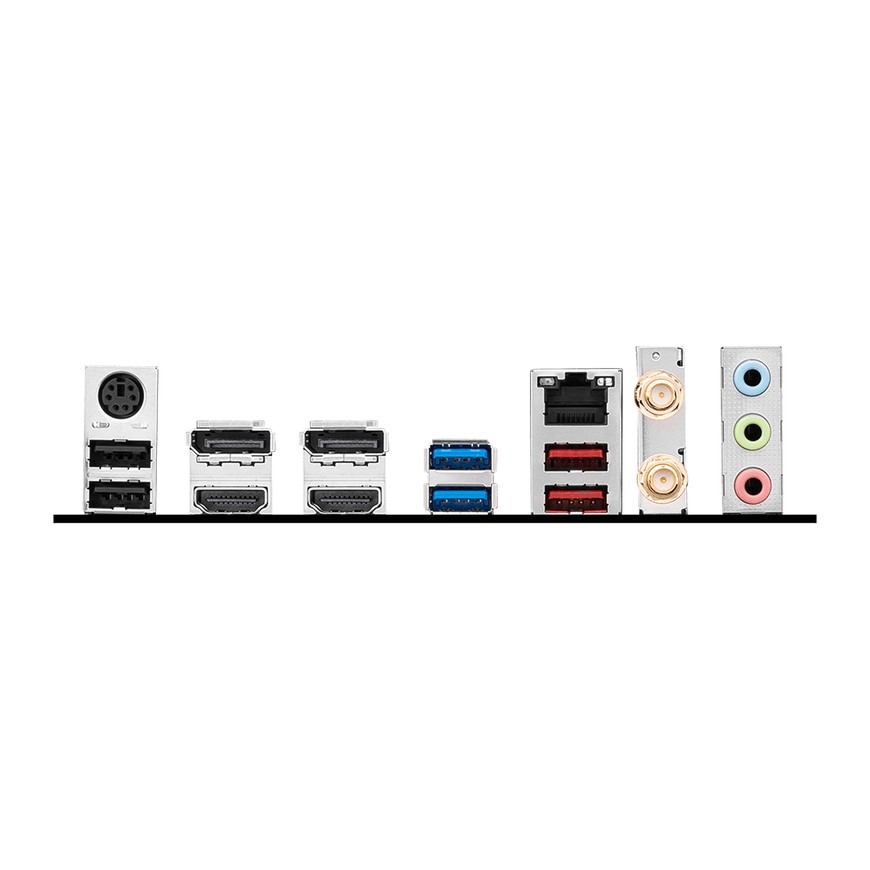

На задней панели расположены два порта USB 5 Гбит/с Type-A, два USB 10 Гбит/с Type-A и два USB 2.0, а также выходы HDMI и DisplayPort. Видеовыходы работают только с процессорами со встроенной графикой, максимальное разрешение — 4K 60 Гц. За звук отвечает кодек Realtek ALC897 с каналами 7.1.
Чем отличаются версии
Для платы MSI Pro B760M-A WiFi DDR4 в каталоге указан один вариант: версий по памяти, модулю связи или ревизии нет. Пометка DDR4 в названии означает, что на плате установлены слоты DDR4, модули DDR5 в них не подойдут. Пометка WiFi говорит о том, что беспроводной модуль уже установлен на плате. Цвет в каталоге один — Black (чёрный).
Частые вопросы
Какие процессоры подходят к этой плате?
Плата рассчитана на сокет LGA1700: это Intel Core 12-го, 13-го и 14-го поколений, а также Pentium Gold и Celeron для этого сокета.
Нужна ли отдельная карта Wi-Fi для MSI Pro B760M-A WiFi DDR4?
Нет, модуль Intel Wi-Fi 6E с Bluetooth 5.3 предустановлен в слоте M.2 Key-E.
Можно ли установить память DDR5?
Нет, на плате четыре слота DDR4, поэтому нужны модули DDR4.
Сколько накопителей можно подключить?
Два SSD в слоты M.2 и до четырёх накопителей через порты SATA III. Учтите, что при установке SATA SSD во второй слот M.2 порт SATA8 отключается.
