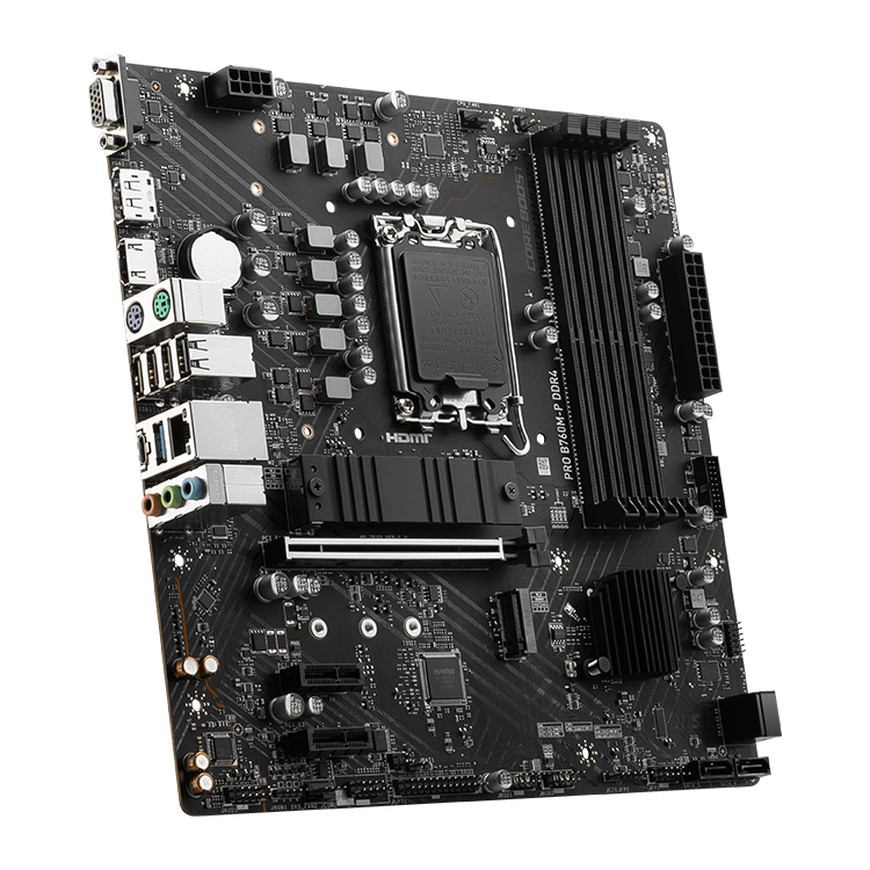

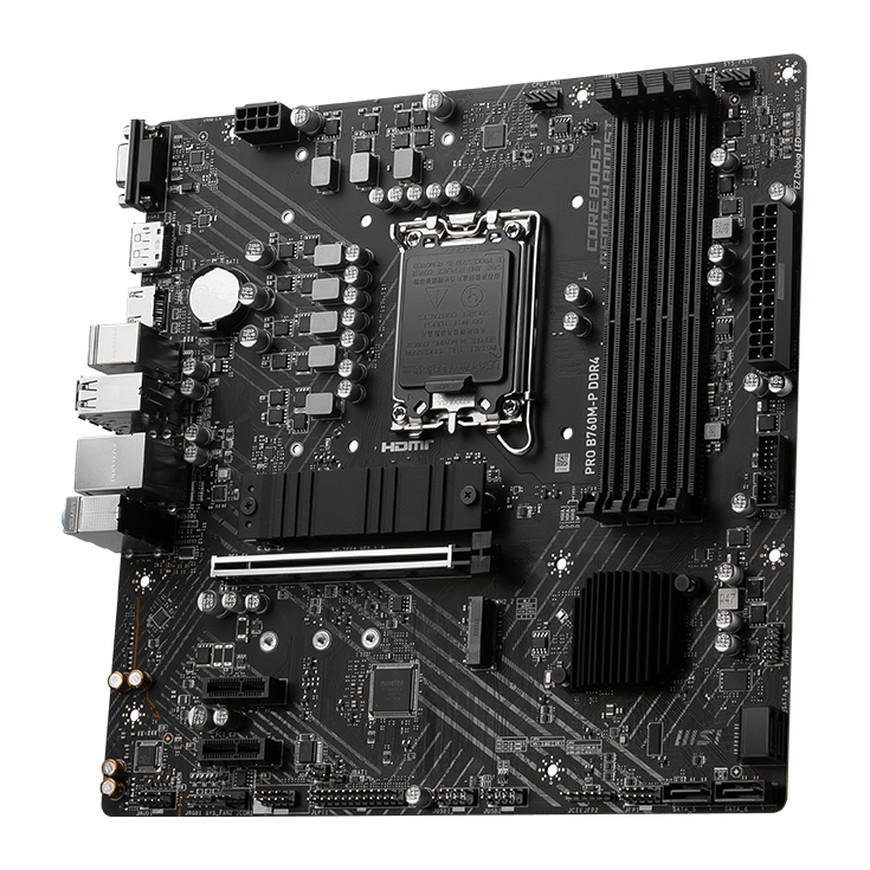

Материнская плата MSI Pro B760M-P DDR4 построена на чипсете Intel B760 и рассчитана на процессоры Intel Core 12-го, 13-го и 14-го поколений в сокете LGA1700. Формат mATX, четыре слота DDR4, два разъёма M.2 и три видеовыхода подойдут для сборки компьютера на памяти DDR4.
Процессоры и память
Кроме Intel Core, плата поддерживает Pentium Gold и Celeron для сокета LGA1700. Четыре слота DDR4 вмещают до 128Gb в двухканальном режиме. Штатные режимы JEDEC доходят до 3200 МГц, а с профилем XMP и разгоном MSI заявляет частоты до 4800 МГц и выше. Итог зависит от конкретных модулей и их количества.
Накопители и слоты расширения
Два слота M.2 работают по PCIe 4.0 x4 и принимают SSD форматов 2280, 2260 и 2242. Первый слот подключён к процессору, второй к чипсету и умеет работать в том числе в режиме SATA. Для SSD предусмотрены радиатор M.2 Shield Frozr и защёлка EZ M.2 Clip, чтобы не возиться с винтами. Четыре порта SATA III рассчитаны на диски и SSD с интерфейсом SATA, для них доступны массивы RAID 0, 1, 5 и 10. Видеокарта устанавливается в слот PCI-E x16 с поддержкой PCIe 4.0 и усилением Steel Armor, кроме него на плате есть два слота PCI-E x1.
Порты и видеовыходы

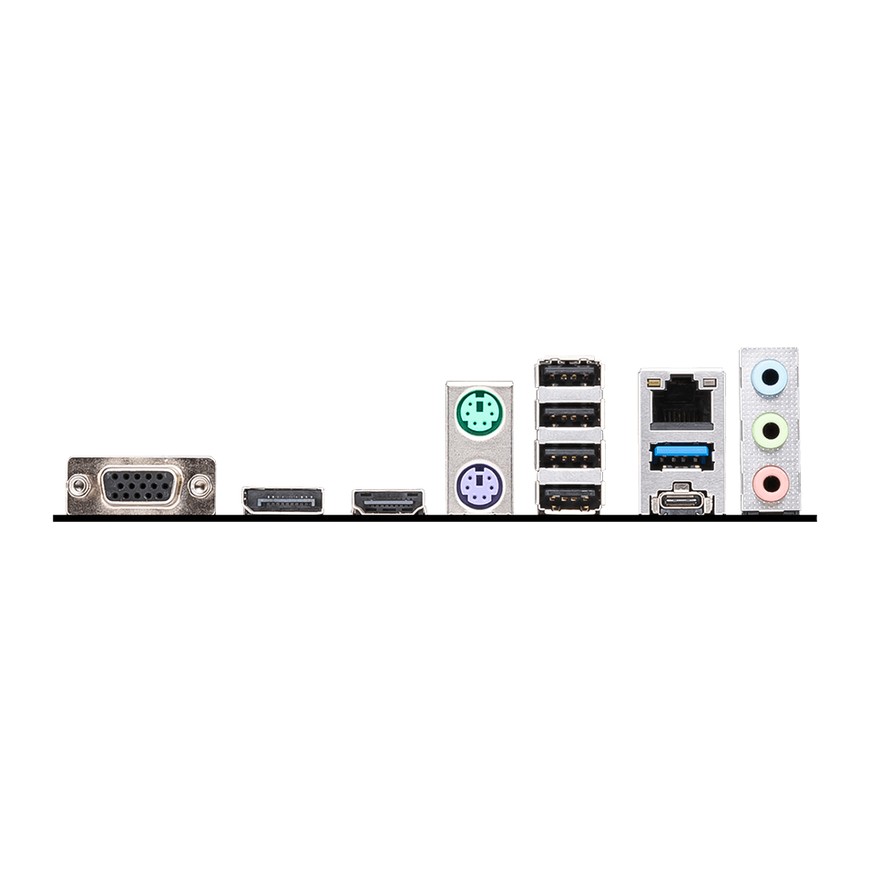

Если в процессоре есть встроенная графика, монитор можно подключить без видеокарты: на задней панели есть HDMI 1.4 (до 4K при 30 Гц), DisplayPort 1.4 (до 4K при 60 Гц) и D-Sub (VGA). Сеть гигабитная, Ethernet на Realtek RTL8111H, звук 7.1-канальный на кодеке Realtek ALC897. Кроме видеовыходов, сзади расположены USB 5 Гбит/с Type-A, USB 10 Гбит/с Type-C и четыре порта USB 2.0. Wi-Fi в характеристиках платы не указан.
Чем отличаются версии
Модель MSI Pro B760M-P DDR4 представлена в каталоге в одном исполнении: вариантов по памяти или ревизиям нет. Единственный атрибут в каталоге — цвет, и он один: Black (чёрный).
Обратите внимание на обозначение DDR4 в названии. Это плата под LGA1700 только с модулями DDR4, модули DDR5 в её слоты не подойдут. Она подойдёт Вам, если Вы собираете или обновляете компьютер на процессоре Intel и у Вас уже есть память DDR4 либо Вы планируете её взять.
Частые вопросы
Какие процессоры поддерживает плата?
Из процессоров Intel Core это 12-е, 13-е и 14-е поколения, а также Pentium Gold и Celeron, все в сокете LGA1700.
Можно ли установить память DDR5?
Нет, на плате четыре слота именно под DDR4, максимальный объём составляет 128Gb.
Сколько накопителей можно подключить?
Два SSD в слоты M.2 и до четырёх устройств по SATA III. По данным MSI, если во второй слот M.2 установить SATA SSD, порт SATA5 станет недоступен.
Нужна ли видеокарта, чтобы вывести изображение?
Если у процессора есть встроенная графика, можно использовать HDMI, DisplayPort или D-Sub на плате. Без встроенной графики потребуется видеокарта.
